Technické údaje
parametry
| oběžný průměr | 320 mm |
| vzdálenost mezi hroty | 1000; 1500; 2000 mm |
| rozměry brousícího kotouče (průměr x šířka x výška) | 500 x 80 x 203 mm |
| největší šířka brousícího kotouče | 125 mm |
| kužel koníku | MORSE 5 |
| kužel pracovního vřeteníku | MORSE 5 |
| průměr tříčelisťového sklíčidla | 200 mm |
| úhel natočení pracovního vřeteníku | - 90° |
| úhel natočení vrchního stolu | +8°30' -4°30'; +7° -4°; +6° -3° |
| úhel natočení brusného vřeteníku | + 15° - 45° |
| otvor v držáku vřeten vnitřního broušení | 100 mm |
| největší hmotnost obrobku broušeného v hrotech |
350 kg |
| hmotnost stroje s normálním příslušenstvím | 5300; 5850; 6400 kg |
| půdorysná plocha stroje | |
|
výška |
2500 mm |
|
šířka |
2700 mm |
|
délka |
4600; 6220; 7260 mm |
seznam prací
- lože s příslušenstvím
- stoly s příslušenstvím
- hydraulický válec
- unášecí (pracovní) vřeteník
- brousicí vřeteník
- desky pod brousicí vřeteník
- nádrž mazání
- kryt brousicího kotouče
- koník
- ruční posuv stolu
- příčný posuv brousicího vřeteníku
- elektrický rozvod - modernizace v provedení 3 x 400 V / 50 Hz
- ovládací panel
- hydraulický rozvod
- nádrž chlazení včetně přívodu vody na kotouč
- krytování stroje
- konečná montáž stroje
- laková úprava
- přeštítkování stroje

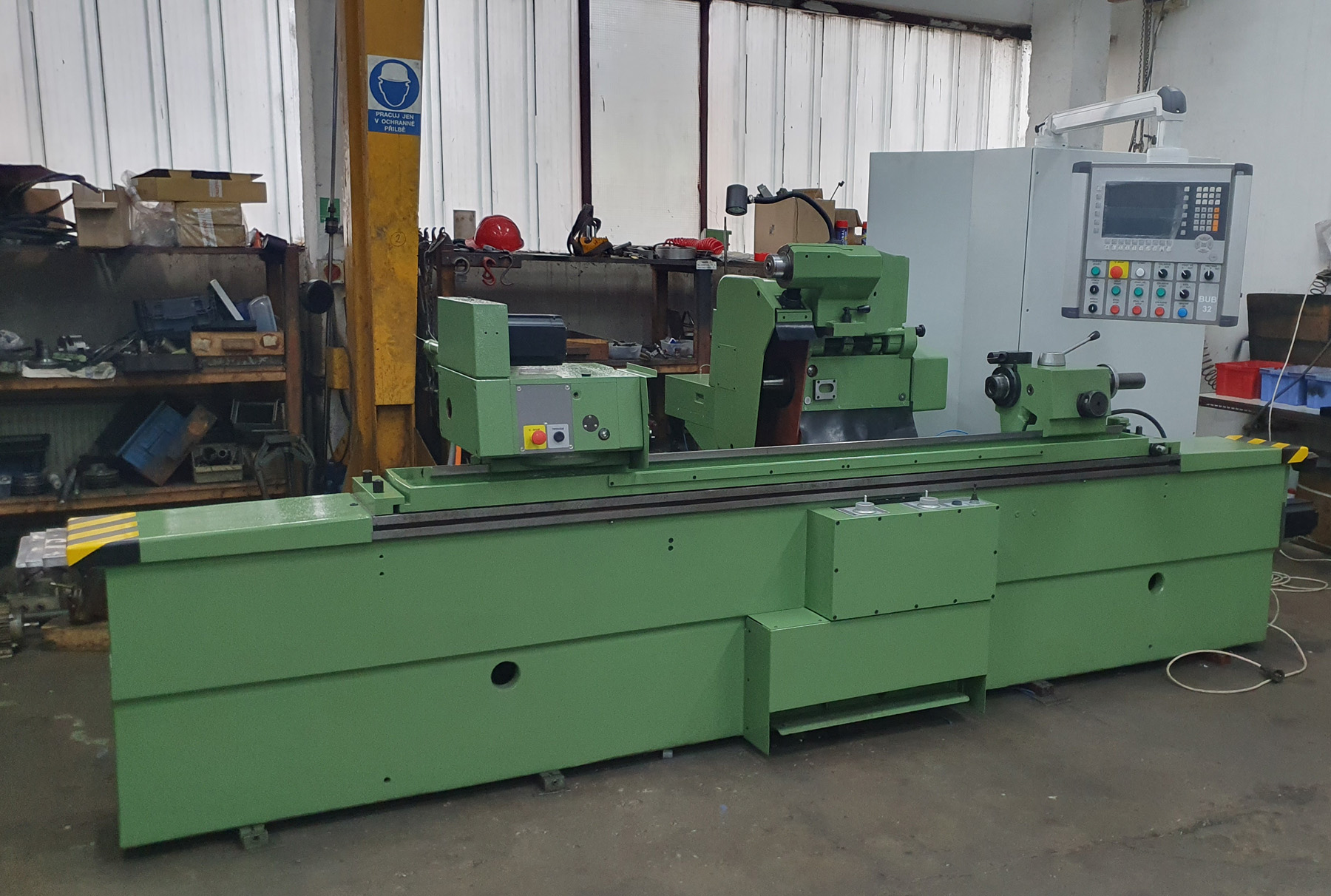

modernizace
- kompletní modernizace
- hydraulický válec je nahrazen servopohonem
- narážky stolu jsou nahrazeny bezdotykovými indukčními snímači
- pístnice je nahrazena kuličkovým šroubem a servopohonem
- plynulá regulace otáček pracovního vřeteníku - pomocí servomotoru
- řídicí systém B&R Power Panel
- operační panel B&R Power Panel
- kompletně odpadá hydraulická část stroje
